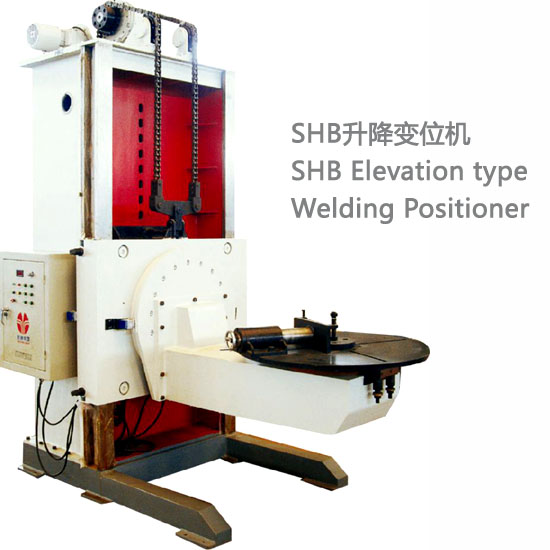

SHB型升降变位机
产品类别:SHB型升降变位机
企业为中国焊接协会常务理事单位
0
产品详细

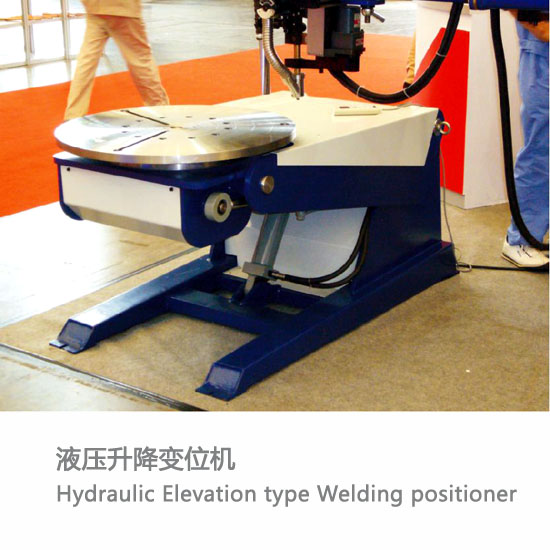

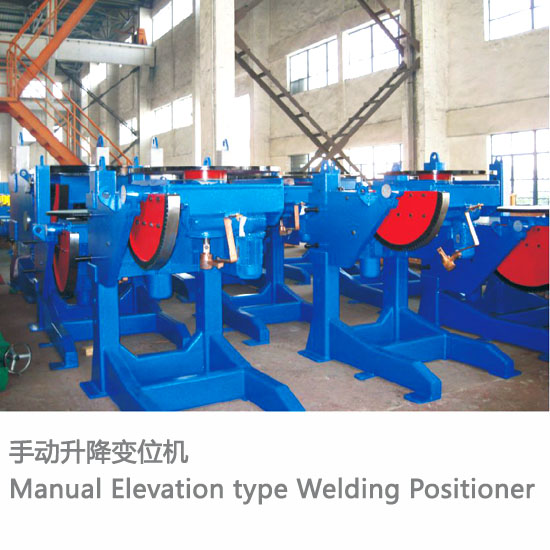

焊接变位机有侧倾式、升降式、头尾升降回转式、水平回转式、双回转式等多种形式,通过工作台的升降、回转、翻转使工件处于理想位置焊接或装配,可与焊接操作机、机器人等配套组成自动焊接专机。可根据客户不同类型工件,设计定制各种特殊变位机。


主要技术参数

型号 SHB10 SHB20 SHB40 SHB60 SHB80 SHB100 SHB150 SHB200
额定承重(kg) 1000 2000 4000 6000 8000 10000 15000 20000
回转速度(rpm) 0.12-1.2 0.05-0.5 0.05-0.5 0.05-0.5 0.05-0.5 0.05-0.5 0.05-0.5 0.05-0.5
翻转速度(rpm) 0.29 0.25 0.2 0.2 0.14 0.14 0.14 0.14
工作台直径(mm) ¢900 ¢1200 ¢1400 ¢1500 ¢1600 ¢1800 ¢2000 ¢2200
最大偏心距(mm) 150 150 150 120 200 200 200 200
最大重心距(mm) 350 350 350 350 400 630 630 630
工作台翻转角度 0-135° 0-135° 0-120° 0-120° 0-120° 0-120° 0-120° 0-120°
回转电机功率(kg) 1.1 1.1 2.2 2.2 2.2 3 4 5.5
翻转电机功率(kg) 1.1 1.5 2.2 3 4 4 5.5 7.5
90°时回转直径(mm) 600 600 600 800 880 960 1060 1200
调速方式 变频无极调速
